CT ও PT Primary ও Secondary কিভাবে ওয়্যারিং করা হয়

ইলেকট্রিক্যাল বিষয়ে অনেক অজানা তথ্য শেয়ার করতে যাচ্ছি যা অনেকে জানেন বা অনেকে জানেন না আসলে অনেক বিষয় আমাদের মনের অজান্তেই রয়ে যায় অনেক সময় আমাদের অলসতা ও সময়ের অভাবে জানতে পারি না আমাদের একটি পোষ্টে আমরা CT ও PT সম্পর্কে পোষ্ট টি CT ও PT Primary ও Secondary কিভাবে ওয়্যারিং করা হয়।

CT ভিত্তিক মিটার সংযোগ

1. CT (Current Transformer) – সাধারণত R, Y, B লাইনের জন্য ৩টি ব্যবহার করা হয়
2. Energy Meter – 3 Phase CT Input গ্রহণ করে এমন মিটার
3. CT Secondary Wire – সাধারণত 2.5 sqmm Shielded wire
4. Voltage Line – R, Y, B, Neutral মিটারকে আলাদাভাবে সরবরাহ করতে হয়
CT ওয়্যারিং সংযোগ ধাপ:

CT Primary সংযোগ:

CT-এর Primary অংশ (P1 → P2) মেইন পাওয়ার লাইনে সিরিজে বসানো হয়।
অর্থাৎ, লোডের যে তার যাচ্ছে, সেটা CT-এর মধ্যে দিয়ে যাবে।
নির্দেশনা:
P1 দিক থাকবে Incoming লাইন থেকে (Source side)
P2 দিক যাবে Load এর দিকে

CT Secondary সংযোগ:

CT-এর সেকেন্ডারি টার্মিনাল (S1 ও S2) থেকে তার বের করে মিটারে সংযোগ দিতে হয়।

একটি CT এর ক্ষেত্রে:

S1 → মিটার-এর CT ইনপুট (say, Terminal 1)

S2 → মিটার-এর CT কমন বা গ্রাউন্ড (say, Terminal 2)

সব ৩টি CT-এর S2 একসাথে সংযুক্ত করা হয় (Common Ground)।

Voltage Connection:

R, Y, B এবং Neutral সরাসরি মিটারে দিতে হয় ভোল্টেজ মাপার জন্য।

চিত্র দিয়ে সহজ ব্যাখ্যা (বেসিক স্কিমেটিক):

=== POWER SOURCE ===

| | |

R Y B

| | |

[CT1] [CT2] [CT3]

| | |

Load Load Load

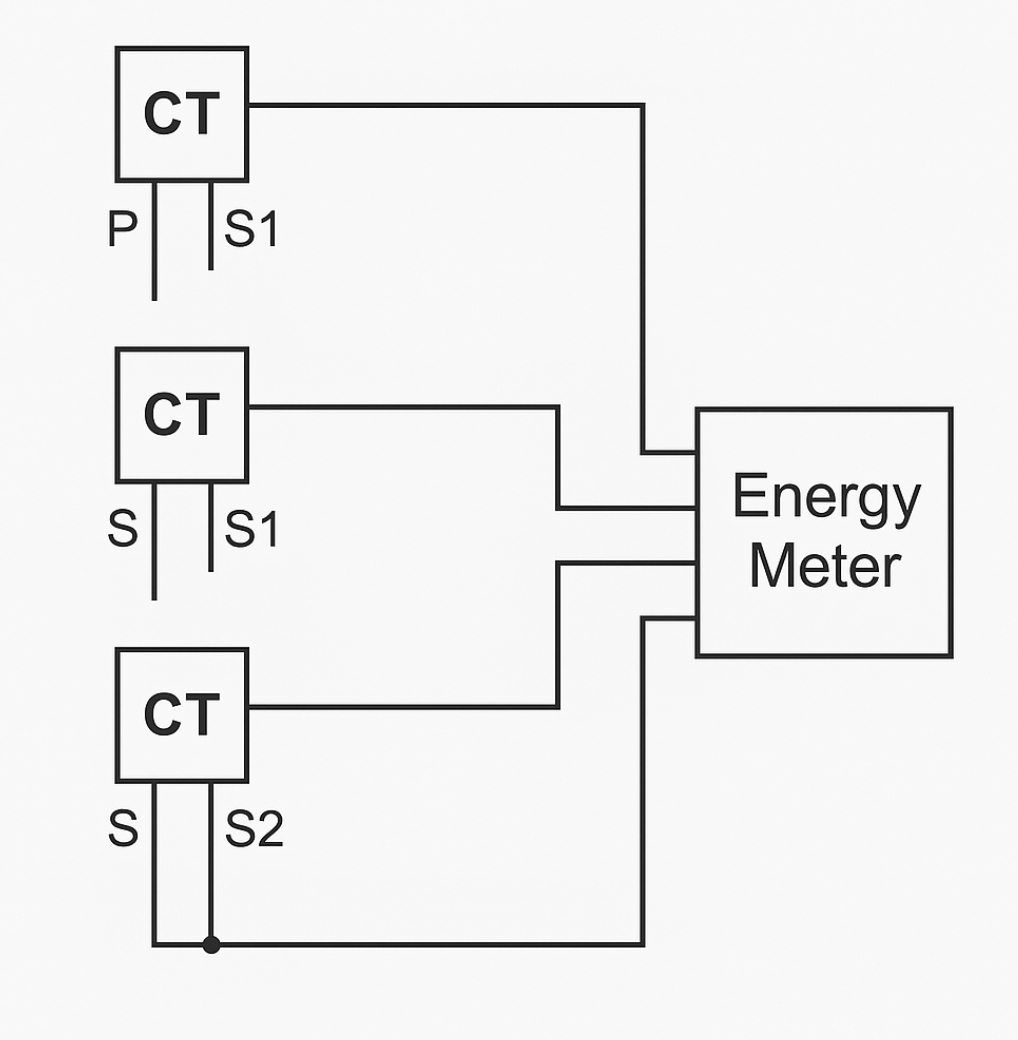

=== CT SECONDARY WIRING ===

CT1 (S1) -----------+

|----> Meter Terminal 1 (R CT)

CT2 (S1) -----------+

|----> Meter Terminal 2 (Y CT)

CT3 (S1) -----------+

|----> Meter Terminal 3 (B CT)

CT1/2/3 (S2) -------+----> Common (Meter Terminal 4)

=== VOLTAGE WIRING ===

R Line -------------> Meter Voltage Terminal R

Y Line -------------> Meter Voltage Terminal Y

B Line -------------> Meter Voltage Terminal B

Neutral ------------> Meter Neutral Terminal

মনে রাখা খুবই জরুরি

CT-এর polarity ঠিকভাবে সংযোগ করতে হবে (P1 → Source, S1 → Meter)

CT এর সেকেন্ডারি লুপ কখনো খুলে রাখা যাবে না—কারণ এতে উচ্চ ভোল্টেজ তৈরি হয়ে CT ক্ষতিগ্রস্ত হতে পারে।

একসাথে সব সেকেন্ডারি S2 টার্মিনাল শর্ট করে মিটার এর কমনে দিতে হবে।

Meter manual অনুযায়ী তার টার্মিনাল নাম্বার নিশ্চিত হতে হবে।

ধরা যাক: আপনি একটি ৩-ফেজ সিস্টেমে ৩টি CT ব্যবহার করছেন (R, Y, B লাইনের জন্য)।

প্রতিটি CT-এর দুটি টার্মিনাল থাকে:

S1 (Positive/Line side)

S2 (Negative/Common side)

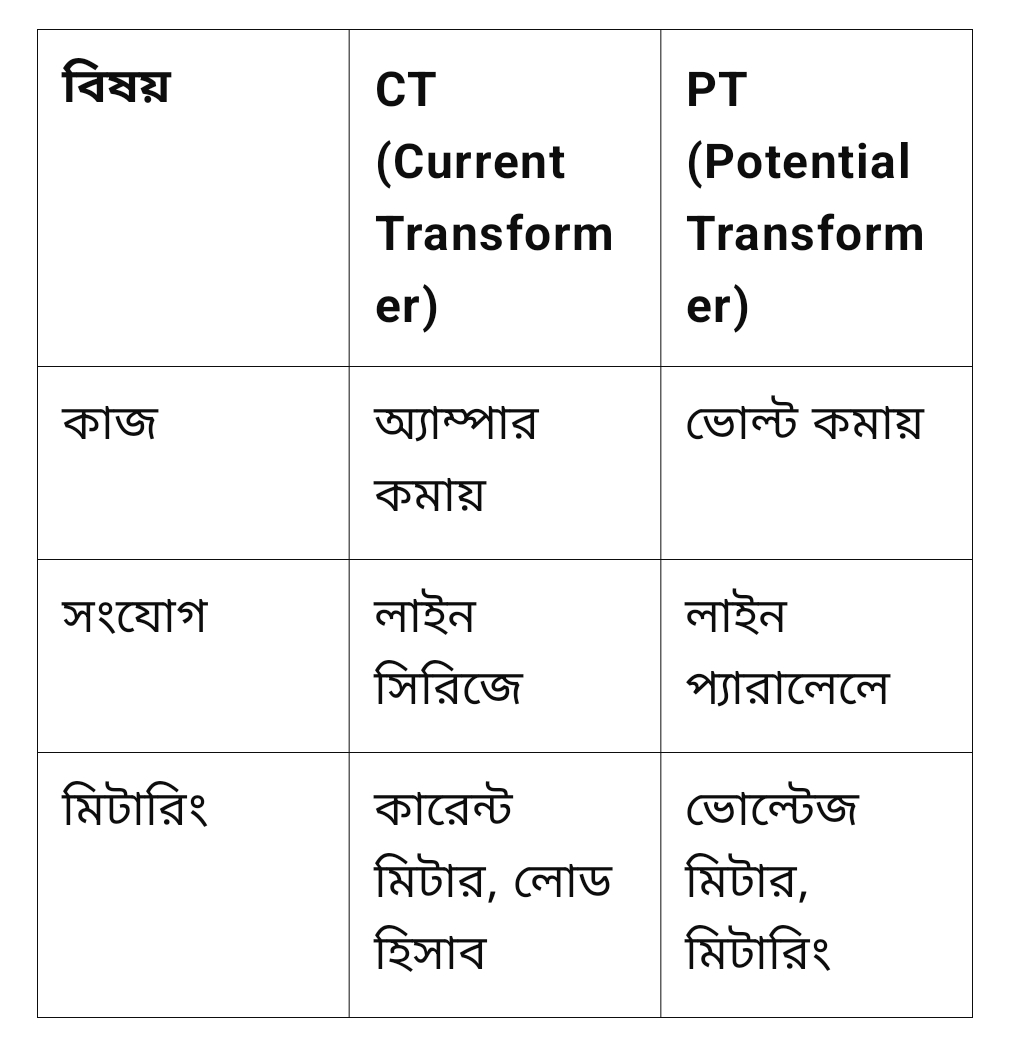

PT কি কিভাবে কাজ করে?

অবশ্যই! PT মানে হলো Potential Transformer (বা বাংলায় ভোল্টেজ ট্রান্সফরমার)। এটা মূলত ব্যবহৃত হয় উচ্চ ভোল্টেজ সিস্টেমে, যেখানে সরাসরি মিটার বা প্রোটেকশন ডিভাইসে ভোল্টেজ দেওয়া সম্ভব হয় না।

PT (Potential Transformer) কী?

PT হলো একটি ট্রান্সফরমার, যা উচ্চ ভোল্টেজ (যেমন 11kV, 33kV) কে কম ভোল্টেজে (যেমন 110V বা 63.5V) রূপান্তর করে—যাতে মিটার বা রিলে সিস্টেমে নিরাপদভাবে ব্যবহার করা যায়।

PT এর ব্যবহার কোথায়?

1. উচ্চভোল্টেজ মিটারিং সিস্টেমে

2. Protection system (Relays, Breakers)

3. Substation metering (HT consumer

PT Ratio (রেশিও) কিভাবে বুঝবেন?
